سیستم برق هر خودرو یکی از مهم‌ترین بخش‌هایی است که سلامت و کارکرد تمام تجهیزات، از استارت و روشن شدن موتور گرفته تا چراغ‌ها، کولر، فرمان برقی و حتی صفحه نمایش را تضمین می‌کند. در خودروهایی مثل کیا اسپورتیج که تکنولوژی‌های زیادی روی آن نصب شده، حساسیت سیستم برق بالاتر هم می‌رود و اگر مشکلی در یکی از اجزای این سیستم پیش بیاید، ممکن است عملکرد چند بخش دیگر هم دچار اختلال شود.
در این مقاله، سعی کرده‌ایم یک راهنمای جامع، قدم‌به‌قدم و کاملاً ساده برای عیب‌یابی سیستم برق اسپورتیج ارائه کنیم. این مطلب برای همه مفید است. هدف این مقاله این است که بدانی چطور از صفر تا صد مشکلات برقی را تشخیص بدهی، علائم خرابی را بشناسی و حتی پیشگیری کنی.
شناخت سیستم برق اسپورتیج
قبل از اینکه وارد عیب‌یابی شویم، لازم است با اجزای اصلی سیستم برق این خودرو آشنا شویم. وقتی بدانید هر بخش چه کاری انجام می‌دهد، درک علائم خرابی و روش عیب‌یابی بسیار ساده‌تر می‌شود.
۱. باتری
باتری مانند قلب سیستم برق است. برق اولیه لازم برای روشن شدن خودرو و تغذیه بخش‌های مختلف را تأمین می‌کند.
۲. آلترناتور (دینام)
وقتی موتور روشن است، دینام باتری را شارژ می‌کند و برق مورد نیاز خودرو را تأمین می‌کند. اگر دینام خراب شود، خودرو با باتری خام کار می‌کند و در مدت کوتاهی خاموش می‌شود.
۳. استارتر (سویچ استارت)
استارتر وظیفه دارد موتور را روشن کند. اگر استارتر یا مدار آن مشکل داشته باشد، خودرو یا استارت نمی‌خورد یا به سختی روشن می‌شود.

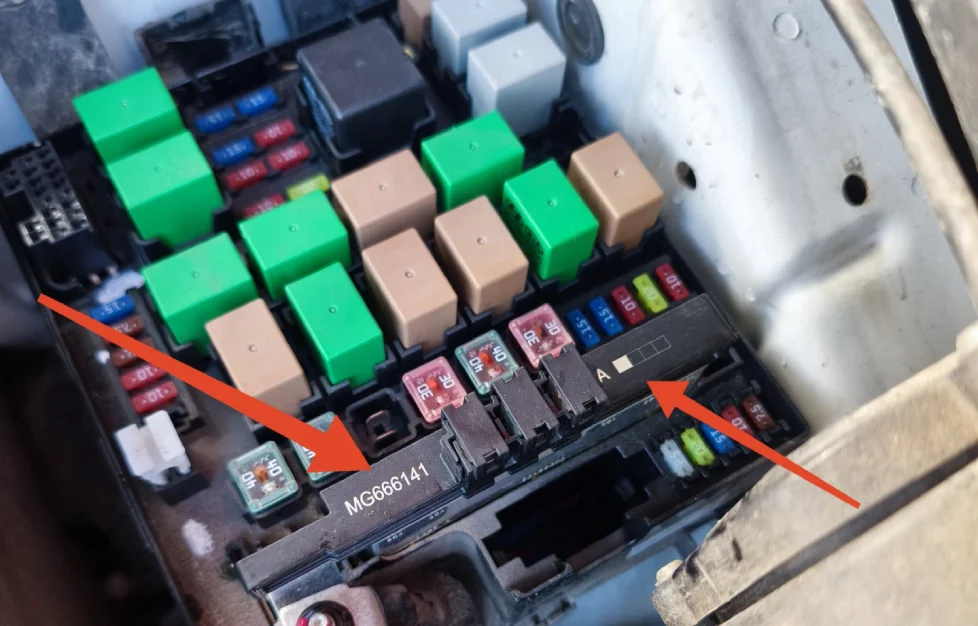

۴. فیوزها و رله‌ها
فیوزها از خودرو در برابر جریان زیاد محافظت می‌کنند. هر وسیله برقی یک فیوز جداگانه دارد. رله‌ها نیز مانند کلید عمل می‌کنند و برق را به بخش‌های مختلف وصل و قطع می‌کنند.
۵. سیم‌کشی و اتصالات
سیم‌ها برق را به بخش‌های مختلف منتقل می‌کنند. هرگونه قطعی، شل شدن اتصال یا سولفاته شدن می‌تواند کل سیستم را مختل کند.
۶. یونیت‌ها و ECUها
اسپورتیج چندین کامپیوتر دارد: ECU موتور، ECU فرمان برقی، ABS، یونیت برق بدنه و… . این یونیت‌ها با هم در ارتباط هستند و هر مشکل الکتریکی می‌تواند چند ماژول را دچار خطا کند.
علائم شایع مشکلات برقی در اسپورتیج
در ادامه، رایج‌ترین نشانه‌هایی که نشان می‌دهد خودرو دچار مشکل برقی شده را مرور می‌کنیم:
۱. تخلیه باتری در حالت خاموش
اگر صبح خودرو را می‌خواهید روشن کنید و باتری خوابیده، یعنی احتمالاً یک مصرف‌کننده برق در حالت خاموش فعال مانده است. این مشکل به «پاراژیتیک دراو» مشهور است.
۲. خاموشی ناگهانی صفحه کیلومتر یا سیستم صوتی
بسیاری از مالکین اسیپورتج گزارش داده‌اند که وسط رانندگی، صفحه کیلومتر خاموش می‌شود و دوباره روشن می‌شود. این مشکل معمولاً از ضعف اتصالات، سیم‌کشی یا خطای یونیت برق بدنه است.
۳. سفت شدن ناگهانی فرمان و روشن شدن چراغ EPS
سیستم فرمان برقی در اسپورتیج حساس است. خرابی سنسور زاویه فرمان، سنسور گشتاور یا ECU فرمان می‌تواند باعث سفت شدن فرمان شود.
۴. روشن نشدن خودرو یا استارت سنگین
این مشکل معمولاً از سه بخش ناشی می‌شود:
- باتری ضعیف
- دینام خراب
- استارتر یا اتصالات آن
۵. چشمک زدن یا خاموش شدن چراغ‌ها
اگر چراغ جلو کم‌نور می‌شود، چشمک می‌زند یا خاموش می‌شود، مشکل ممکن است از:
- آلترناتور
- سیم‌کشی چراغ
- فیوزها
- یا برق بدنه باشد
۶. سوختن مکرر فیوز
این نشانه وجود یک اتصال کوتاه در سیم‌کشی است و باید جدی گرفته شود.
۷. مشکلات پورت USB یا صفحه نمایش
در مدل‌های جدیدتر اسپورتیج، اختلال در شناسایی گوشی یا کار نکردن پورت USB نیز گزارش شده. این‌ها اغلب ناشی از:
- ضعف تغذیه
- خرابی یونیت مالتی‌مدیا
- یا نوسان ولتاژ هستند
درصورتی که گیربکس خودروی شما نیاز به بررسی و رفع مشکل دارد میتوانید برای تعمیر گیربکس اسپورتیج به ما مراجعه کنید.
ابزارهای لازم برای عیب‌یابی برق خودرو
عیب‌یابی برقی پیچیده نیست، فقط نیاز به چند ابزار ساده دارد:
- مولتی‌متر: برای اندازه‌گیری ولتاژ باتری، تست مدار و پیدا کردن اتصال کوتاه.
- دیاگ (OBD-II): خواندن کد خطاهای ECUها بسیار مهم است. با دستگاه دیاگ می‌توان مشکل را دقیق پیدا کرد.
- تستر فیوز: به کمک این ابزار، بدون باز کردن فیوز، میتوانید سالم بودن آن را چک کنید.
- لامپ تست: برای چک کردن وجود برق در نقاط مختلف.
- ابزار ایمنی: از جمله دستکش و چراغ قوه.
قدم به قدم عیب‌یابی سیستم برقی اسپورتیج
در این قسمت، فرآیند کامل عیب‌یابی را در تعمیرگاه کیا اسپورتیج به ساده‌ترین شکل ممکن توضیح می‌دهیم:
- گام اول: بررسی باتری
- این کار ۳۰ ثانیه طول می‌کشد.
- خودرو خاموش باشد.
- ولتاژ باتری را با مولتی‌متر اندازه بگیرید.
- ۱۲.۴ تا ۱۲.۷ ولت → عالی
- ۱۲.۲ ولت → ضعیف
- زیر ۱۲ ولت → باتری خالی یا خراب
- هنگام روشن بودن موتور:
- ولتاژ باید بین ۱۳.۸ تا ۱۴.۵ باشد.
- اگر کمتر باشد، دینام مشکل دارد.
- گام دوم: بررسی فیوزها
بسیاری از مشکلات ساده مثل خاموشی چراغ‌ها، قطع شدن بوق، کار نکردن کولر و… از فیوز است.
به نکات زیر دقت کن:
-
- فیوز سوخته معمولاً از وسط قطع می‌شود.
- اگر فیوز خاصی چند بار پشت هم می‌سوزد، ۱۰۰٪ سیم‌کشی اتصال کوتاه دارد.
- گام سوم: پیدا کردن مصرف برق در حالت خاموش (پاراژیتیک دراو)
این یکی از رایج‌ترین مشکلات برق در اسپورتیج است.
روش ساده:
-
- باتری را قطع کنید.
- مولتی‌متر را سری وصل کنید.
- اگر جریان بیشتر از ۵۰ میلی‌آمپر باشد، یعنی مصرف اضافی وجود دارد.
- فیوزها را یکی‌یکی بکشید تا مقدار جریان ناگهان کم شود؛ همان فیوز مقصر است.
- گام چهارم: بررسی اتصالات و سیم‌کشی
سیم‌کشی‌های اسپورتیج در چند نقطه شایع‌تر خراب می‌شوند:
-
- کنار باتری
- زیر گلگیر جلو
- هارنس داخل اتاق
- اتصالات بدنه (ارث)
یک اتصال شل می‌تواند کل سیستم را مختل کند.
- گام پنجم: بررسی ECU با دیاگ
دیاگ مهم‌ترین بخش عیب‌یابی در خودروهای مدرن است. ECU خطاهای خود را ذخیره می‌کند و به شما می‌گوید مشکل دقیقاً از کجاست.
مثلاً:
-
- خطای ولتاژ پایین → مشکل از دینام
- خطای سنسور زاویه فرمان → مشکل فرمان برقی
- خطای ارتباط CAN → مشکل سیم‌کشی یا یونیت
- گام ششم: تست دینام (آلترناتور)
اگر چراغ باتری روشن می‌شود یا خودرو خاموش می‌کند:
۱. موتور روشن باشد.
۲. بار سنگین (چراغ، کولر، بخاری) روشن کنید.
۳. ولتاژ دینام باید بالای ۱۳.۵ ولت باشد.
اگر زیر این مقدار بود، دینام باید تعویض یا تعمیر شود.
- گام هفتم: عیب‌یابی فرمان برقی اسپورتیج (EPS)
مشکلات رایج EPS:
-
- روشن شدن چراغ فرمان برقی
- سفت شدن فرمان
- خطای سنسور گشتاور
برای حل:
-
- دیاگ بزنید.
- خطا معمولاً مربوط به یکی از سه مورد است:
- سنسور زاویه
- ECU فرمان
- سیم‌کشی ستون فرمان
- گاهی تنها با کالیبراسیون مشکل حل می‌شود.
- گام هشتم: بررسی تجهیزات جانبی
مشکلات سیستم صوتی، USB، چراغ داخل کابین و… معمولاً از:
-
- فیوز
- یونیت بدنه
- سیم‌کشی
- یا نویز الکتریکی
است.
چند مثال از عیب یابی در سیستم برق اسپورتیج
این بخش برای درک بهتر عیب‌یابی بسیار مفید است.
۱. خاموشی ناگهانی صفحه کیلومتر
مشکل: صفحه کیلومتر وسط رانندگی خاموش می‌شود و دوباره روشن می‌شود.
علت: معمولاً اتصال ضعیف در کانکتور پشت کلاستر یا مشکل در برق بدنه.
راه‌حل: تمیز کردن اتصالات + چک کردن فیوز مربوطه.
۲. سفت شدن فرمان و روشن شدن چراغ EPS
مشکل: فرمان ناگهان سفت می‌شود.
علت: خرابی سنسور گشتاور فرمان.
راه‌حل: کالیبراسیون یا تعویض سنسور.
۳. تخلیه کامل باتری شبانه
مشکل: باتری صبح خالی است.
علت: نشتی برق از یکی از یونیت‌ها (معمولاً یونیت مالتی‌مدیا یا درب‌ها).
راه‌حل: اندازه‌گیری جریان مصرفی و پیدا کردن فیوز مشکل‌دار.
نکات پیشگیری از خرابی سیستم برق اسپورتیج
برای جلوگیری از بروز مشکلات بزرگ:
- همیشه موقع شست‌وشوی موتور مراقب باشید آب وارد اتصالات نشود.
- سالی یک‌بار اتصالات مثبت و منفی باتری را تمیز کنید.
- از تجهیزات برقی غیراستاندارد (چراغ‌های تقویت‌شده، آمپلی‌فایر غیرمجاز) استفاده نکنید.
- سالی یک‌بار دیاگ بزنید تا کدهای خطای پنهان مشخص شوند.
- از باتری اصل و با آمپراژ درست استفاده کنید.
لزوم مراجعه به تعمیرگاه تخصصی
سیستم برقی اسپورتیج بسیار گسترده‌تر و پیچیده‌تر از خودروهای معمولی است و بخش‌های حیاتی مثل ECU، شبکه CAN، ماژول‌ها، سنسورها و فیوزباکس را در بر می‌گیرد. به همین دلیل کوچک‌ترین خطا در تشخیص یا تعمیر می‌تواند باعث خرابی‌های زنجیره‌ای شود. این همان نقطه‌ای است که اهمیت یک تعمیرگاه تخصصی کیا را نشان می‌دهد.
در تعمیرگاه‌های حرفه‌ای کیا، فرآیند عیب‌یابی با دستگاه GDS اصلی انجام می‌شود؛ دستگاهی که نه‌تنها خطاها را دقیق ثبت می‌کند، بلکه رفتار تمام سنسورها و ماژول‌ها را به‌صورت زنده تحلیل می‌کند. این موضوع زمان عیب‌یابی را کمتر و احتمال تشخیص اشتباه را تقریباً صفر می‌کند. در مقابل، تعمیرگاه‌های غیرتخصصی معمولاً مجبورند با آزمون‌وخطا مشکل را پیدا کنند؛ روشی که ممکن است باعث تعویض قطعات سالم یا حتی آسیب دیدن بخش‌های حساس برق خودرو شود.
از طرف دیگر، یک متخصص واقعی اسپورتیج تجربه برخورد با ایرادهای تکرارشونده، مشکلات شناخته‌شده کارخانه، ضعف‌های سیم‌کشی و رفتار ECU در شرایط مختلف را دارد. همین تجربه باعث می‌شود مشکلی که شاید برای تعمیرکار غیرتخصصی پیچیده و زمان‌بر باشد، برای یک کارشناس واقعی در چند دقیقه مشخص شود.
مزیت‌های مراجعه به تعمیرگاه تخصصی:
- تشخیص دقیق و جلوگیری از هزینه‌های اضافی
- کاهش احتمال آسیب به ECU، BCM، TCU و سایر ماژول‌ها
- استفاده از ابزار استاندارد و قطعات اصلی
- سرعت بیشتر و کاهش زمان خواب خودرو
- ارائه گارانتی برای خدمات
به طور خلاصه، سیستم برقی اسپورتیج بخشی نیست که بتوان آن را به هر تعمیرگاهی سپرد. اگر می‌خواهید مشکل سریع، درست و بدون هزینه اضافی برطرف شود، مراجعه به مرکز تخصصی بهترین انتخاب است.
